Egyediség

A lányom fogszabályzóval él már egy éve, és a tisztító eszközöknek igazából nem volt tökéletes helye. Aztán a WATCH-ban tanult ismereteknek meglett a haszna, mert némi kézi vázlatrajz és mérések alapján  sikerült megtervezni a fogmosó pohár szélére illeszthető tároló alkalmatosságot, amely nemcsak a tisztító eszközöknek ad helyet, hanem az éppen aktuálissá vált éjszakai plusz gumiknak is.

Privát Veszprém - Francsics Károly

Veszprémben a színház mögötti parkban sétálva egy buszmegállóban találtam egy plakátot, ami a Privát Veszprém projektről. Egy QR-kóddal jutottam a projekt oldalára, ahol kiderült, hogy a város 5 neves polgárát és ezáltal a családjaik történetét szerették volna bemutatni a 2023-as Európa Kulturális fővárosa címhez kapcsolódóan. Meg kell hogy mondjam, az egyik szereplő  nevét régóta ismerem, leginkább egy lakótelep névadójaként (Cholnoky Jenő). De izgatott ez a projekt, és leginkább az, hogy azokon az utcákon ma már jártam, hogy a szobrokat elhelyezték.

Egy dolog feltűnt, hogy nem emlékeztem egyikre sem, pedig úgy tűnt, hogy valamelyiknek színesnek kellett volna lennie. Így a címeket megjegyezve ismét végigjártam a belvárost, és meg kellett állapítanom, hogy csak Francsics Károlyt találtam meg, aki az Ablak Vegán Étterem kirakatában álldogál. Károly és a család története röviden itt olvasható: https://veszprembalaton2023.hu/blob/francsics-karoly.pdf

A fényviszonyok nem a legjobbak, de mivel ő volt egyetlen, így mindenképpen megörökítettem:

És a láb közelében a projekt táblája:

Minden esetre nagyon ügyesen illesztették össze a 3D nyomtatott darabokat, és simították el a rétegeket! Meg sem gondolnám, hogy 3D nyomtatással készült!

A belvárosban elvileg még 3 szoborral kellett volna találkoznom, de az biztos, hogy az Óváros téren, a Kossuth utcában és a színház mellett nem várt rám senki.😕 Csikász Imre szobráért most nem tettem egy hosszabb túrát.

A projekt szakmai megvalósítója a Parametrik Kft.

Frissítés!

Július 3-án véletlenül keveredtem a Fricska étterem közelébe, és ha már itt voltam rákérdeztem a környéken szorgoskodó kertésztől, hogy tud-e valamit az itt kiállított szoborról. Tavaly volt itt egy rövid ideig, utána elvitték. Azt is tudta, hogy a Európa Kulturális Főváros rendezvény miatt csinálták.

Így már nem láthattam Csikász Imre szobrászművész szobrát. A fenti videó alapján így nézett ki:

Robotkéz

Az Agóra Tudományos élményközpont WATCH (Woman at tech) programjának záróeseményén jártunk ma. A sajtó tele lesz a híradással, miszerint az idén 60 lány kapcsolódott be a programba, izgalmas projektek valósultak meg... De most azt az egyet említem, amihez volt némi közünk. Bogi vált techlánnyá és februártól az alapozó foglalkozások után a legnagyobb örömére a Robotkéz projekt csapatába került. Íme a mű, amit az 5 fős csapat a mentor segítségével megvalósított:

A kesztyűbe dugott kéz mozgását érzékeli a rendszer, majd átküldi az infókat a bal oldalon látható robotkéznek, ami lemásolja az eredeti mozdulatokat. Igazán jó móka volt kipróbálni!

A kéz fő komponensei 3D nyomtatással készültek. A vezetékek dobozkája Bogi terve, amit Onshape-ben modellezett. Illetve nem annyira látszik a kéz hátsó felülete, amely speciális alakú takarólemez; ez is Bogi munkája, ami Fusion 360-ban apa instrukciói alapján készült.

Növény cserépben

Kétségtelenül van előnye a gondozásmentes növénynevelésnek, ennek a jegyében készült a következő modell:

A modell két komponense Solidworks-ben készült, de az összeállítás már TinkerCAD-ben. Annak érdekében, hogy a növény teljesen zöld lehessen, és a cserépcsésze pedig teljesen fehér, különválasztva lett nyomtatva.

A növénylevelek szinte mindenhol támasztékkal készültek, így külön nyomtatva ezek könnyebben eltávolíthatóak lettek. Ez valóban csak könnyebbet jelent, mert néhol nagyon kis résekből kellett kipiszkálni a támasztékot, ami a levelek szélénél eléggé látszottak is. Sajnos a nyomtatás után nem fotóztam, de a fenti szeletelt képen a zöld ágacskák azok, amiket jó letörögetni. Az itthoni MK3-s nyomtatón elérhető legvastagabb rétegekkel dolgoztam, a nyomtatás ideje így is közel 4,5 óra volt. De ennek azért ára van a levelek fonákján:

Mivel a levelek eléggé kihajlóak, így a kontúrok eléggé elcsúsznak egymástól. A vékonyabb rétegekkel is hasonló lenne, csak sokkal több szálat láthatnánk.  Végül is ezek a részek nem fognak látszani, amint beleültetjük a cserépbe:

Tökéletes kockatorony

Az évek alatt több kockatoron próbálkozással találkoztam, hol a méretekkel, hol a belső kialakítással azért akadtak gondok. A belső részben támaszték nélkül kell kialakítani azokat az ütköző felületeket, amik megdobálják a kockát.

A modell "kicsi", kompakt és minden eleme figyelembe veszi a 3D nyomtathatóság feltételeit. Végül is a nyomtatási idő csökkentése érdekében a férjem új szerzeményén, a Bambu Lab nyomtatón készült, 0.6-os fúvókamérettel és 0.3-as rétegvastagsággal. Így 2:12 perc alatt elkészült szemben az MK3-asra kalkulált 6:15 perccel szemben.

Mike Wazowski a TinkerCAD-ből

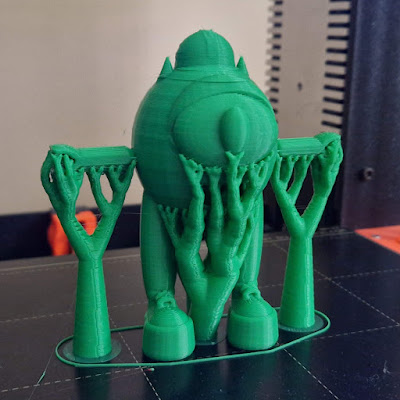

Nem igazán FDM-kompatibilis modellként készült Mike a Szörny Rt-ből:

A hónap sztárja

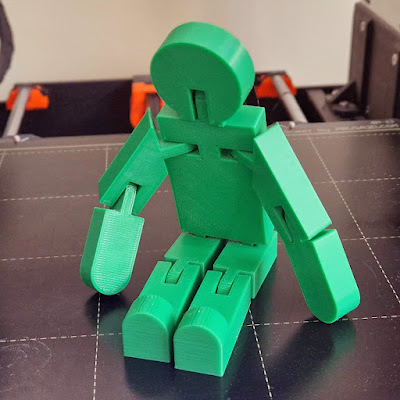

Véget ért a tavaszi félév, és a hallgató munkákból szemezgetek. Íme a hónap sztárja, a 3D nyomtatott üldögélő emberke:

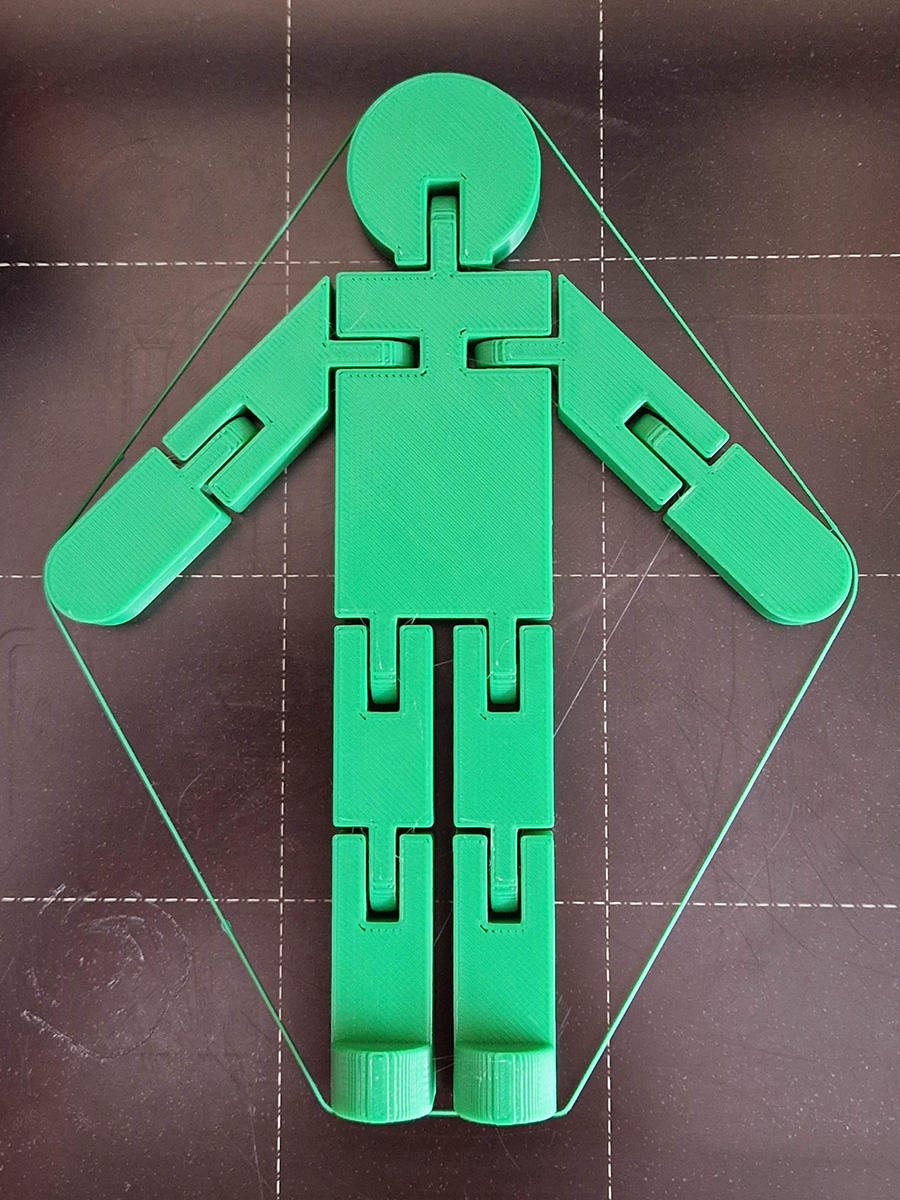

És ilyen volt, amikor a nyomtatásban megérkezett:

Fontos megjegyezni, hogy a csatlakozások gömbcsuklósak, ami sokkal szabadabb mozgást tesz lehetővé, mint a hagyományos "pálcikás".

Inspirációként itt a tutoriál:

És egy kis szeletelés, hogy látszódjanak a gömbcsuklók:

Wolf's Gravestone

Azt túlzás lenne mondani, hogy minden hasonló "eszköz" ismerős lenne, de tanulok. :)
Íme egy szép Wolf's Gravestone modell nyomtatva a csomagolás előtti pillanatokban:

A felületek szépsége és a támasztékok elkerülése miatt a két fél külön készült, de elég nagy felület van az összeragasztásra.

3D nyomtatott Valencia

Valencia óvárosában sétálva sokféle érdekességet lehet látni, amit most 3D nyomtatott modellek is gazdagítottak. A City of Arts városrész ikonikus épületei 3D nyomtatott formában elevenedtek meg. Ezt most más követte el, nem a mi korábbi Shapes of Valencia modelljeink lettek kiállítva.

Jó volt látni, hogy mások hogyan bontották nyomtatható méterű darabokra ezeket a formákat:

További képek ebben a galériában találhatók: https://photos.app.goo.gl/BGpUuLZKqMeryYUe8

Telefontartó fogaskerék mintával

Ez a nyomtatás egy rendezvényre készült, ahol a meghívott előadót ajándékoztuk meg ezzel a telefontartóval. Mivel férfinak szántuk, így egy elegáns fekete-ezüst kombináció mellett döntöttünk.

A modell nem saját terv, hanem a Printables-ről származik.
