Mandalorian helmet

Ez a modell Solidworks-ben készült, nagyon részletesen kidolgozott "tömbként" kaptam meg, és az volt a kérés, hogy egy kis pici nyomtatott verzió legyen belőle.

És lett! Amiben az is segített, hogy az itthoni Voron-unk éppen 0.25-ös fúvókával volt felszerelve. Így 0.15-ös rétegekkel, kis fúvókával és csak egy 2 mm-es héjat nyomtatva nagyon szép kis sisak lett. Végül rájöttem, hogy ez kb akkora méret lett, hogy egy Barbie baba fejére jó lett volna. Szóval érdemes lesz eltenni a modellt, hátha szükség lesz majd rá. :)

És így készült:

Panda

Egy ilyen aranyos panda 3D nyomtatott verzióját próbáltuk megalkotni FDM nyomtatással:

Ehhez darabokra kellett szedni, hogy a legtöbb fekete rész külön nyomtatható legyen. A fülek, az orr és a szem körüli foltok majd festésre várnak, de ezekből az elemekből lehetett összeépíteni:

Pokemon labda

A Pokemon labda visszatérő hallgatói munka, a gömbszerű forma sokakat megihlet. Idén végre fotóztam is egy szép példányt, amit végül a részekből össze kellett ragasztani. A fekete karimába szépen belepasszolt a nyitógomb, ami természetesen nem működött, csak látványelem volt:

FC Barcelona

Az FC Barcelona logója egy eléggé összetett modellként született meg, melyben a nehézséget az adta, hogy le kellett kezelni a sokféle színt. Végül is az alappajzs hat színből készült, melyről már csak az alsó részről egy focilabda hiányzott. A mélységek tervezésekor az a legnehezebb, hogy 2-3 réteget minden színre kell számolni, és az adott szín milyen mélységben jelenjen meg.

Oldalról így nézett ki az alap a nyomtatás után:

Látszik, hogy a sötétebb piros-kék sávos rész mélyebben van, mert a sárga perem belső oldala a további színeket mutatja.

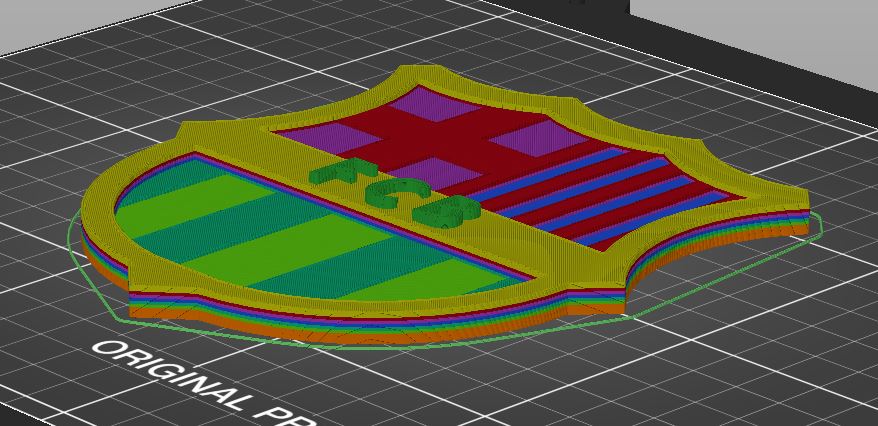

A szeleteléskor a következő rétegrendet láthattuk:

A rétegek itt is látszanak, de a szeletelő nem tuja, milyen színt akarunk használni, így választ egyet az általa preferáltak közül. Íme a panel, amely megmondja, hogy melyik színhez mikor kell majd cserélni a filamentet:

Ami hiányzik, az a labda a pajzs alsó részéből. Ez az egyszerűség kedvéért külön modell volt, és így külön is lett nyomtatva, csak erről nem készült kép:

A labdát pillanatragasztóval lehet egyszerűen rögzíteni az itt látható helyre:

FC Milan és Arsenal

Idén is népszerű hallgatói modellek voltak a logók, bár többen rájöttek, hogy egy logó 3D-sé varázsolása azért nem egyszerű feladat. Ahogy az már a korábbi logók esetében is látszott, számolni kell a rétegeket, amikor a bemarások vagy másként nézve a kiemelések kerülnek kialakításra.

Az Arsenal logó esetén első körben az volt nem voltak elég markánsak a szintugrások. A modellben ez még jól látszott, de a nyomtatásban nem tudott érvényesülni az árnyékokból adódó sötétedés. A második verzióban a magasságra egy másfeles szorzót adtam, így már sokkal markánsabban látszik a perem és a mintázat is. A modell érdekessége, hogy Solidworks-ben készültek az alapelemek, de azok összeillesztése már TinkerCAD-ben valósult meg:

A Milan logó esetében megvoltak a kellő szintkülönbségek, így nemcsak egyszínűként, hanem színváltásokkal is kinyomtattam. A legalsó fehér résznél jól látszanak azok a területek, melyekre majd a kék rétegek kerülnek, melyeket szinte teljesen lefednek az arany színűek. A modell színesben is és egyszínűből nyomtatva is jól mutat.

Wall-e

Nem is tudom, hogy készült-e korábban ennyire részletes hallgatói munka TinkerCAD-ben. Most azonban igen, és ez nagyon jól mutatja, hogy ha valakit beszippant a saját feladata, akkor azt meg is tudja modellezni.

A nyomtatásnál eltértem a hallgató által javasolt pozíciótól, mert szerettem volna egyrészt szép felületeket, másrészt két színt megjeleníteni. Így a "lábakat" különválasztva nyomtattam, és a hátizsákot is levettem annak érdekében, hogy a hátára fektetve nyomtatható legyen.

A lábrraállítva így nézett ki:

Mivel nagyon apró részletek voltak mindenhol, így itthon a Voron-on nyomtattam 0.25-ös fúvókával, és 0,15 mm-es rétegvastagsággal.

Egyedi telefontartó

Ez a telefontartó tökéletes példa arra, hogy a TinkerCAD-ben is lehet szabad formákat létrehozni. Főként a Scribble eszközzel készült, de voltak benne geometrikusabb formák is.

Az egyediségét egy monogram is fokozza, amely az emberke hátára került:
